划线方箱

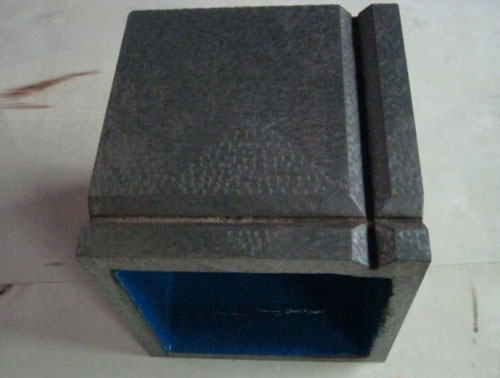

划线方箱是用铸铁或钢材制成的具体6个工作面的空腔正方体，其中一个工作面上有V型槽。划线方箱是机械制造或修理用来检验机械零件的不平行度、不垂直度和划线的   工具，精度分为0、1、2、3、级，一般0、1、2级为检验用，3级为划线用。

划线方箱用于钳工立体划线和机械零件的平行度、垂直度的测量和检验。

划线方箱按JB/T3411.56-99标准制造，材料HT200，用于零部件平行度、垂直度的检验和划线，   方箱用于检验或划工件的任意角度线，

划线方箱检定的环境条件：常温、常湿。2、方箱各工作面不得有锈迹、划痕、裂纹、凹陷以及影响计量性能的其他缺陷。非工作面应清砂涂漆，棱边倒角

划线方箱检定方法：对于边长为315mm及以下的方箱，检定时在方箱被检面的两端各放置1mm的量块，把刀口形直尺放在量块工作面上，然后在其各被检点处用量块试塞，当量块组刚刚塞入时的尺寸与两端量块尺寸之差为该被检点对两端之间的偏差。这一检定还应在方箱工作面的纵向、横向和对角线方向的几个截面上进行。在测得的各个位置的直线中误差方向一致时取其   大值，当误差方向不一致时取其   大正差与   大负差   值之和，为该受检面平面的平面度。

规格参数：
