铸铁平尺

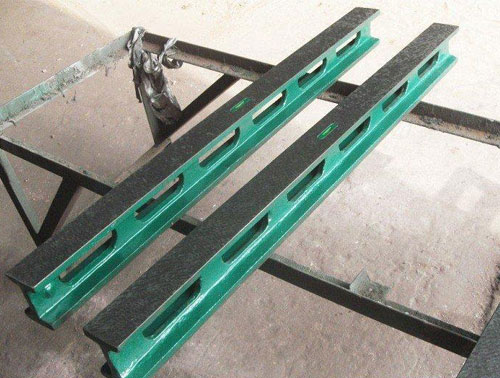

铸铁平尺包括桥形平尺、工字形平尺、矩形平尺、角度平尺及平尺。铸铁平尺用于机床导轨，工作台的精度检查、几何精度测量，部件的测量，刮研工艺加工等，是测量的基准。
铸铁平尺是用来测量工件的直线度和平面度及设备安装的工具。成帅铸造铸铁平尺采用刮研或研磨削工艺制造的工作面，制造按GB/6318-85标准执行，其材质为HT250，使用温度为（20±5℃）。铸铁平尺用于机床导轨，工作台的精度检查、几何精度测量，部件的测量，刮研工艺加工等。
铸铁平尺是具有 平面的尺形量规，平尺用于以着色法、指示表法检验平板、长导轨等的平面度，也常用于以光隙法检验工件棱边的直线度。平尺一般用 铸铁制造，矩形平尺也有用轴承钢或花岗石制造的。
铸铁平尺按JB/T7977-99标准制造，铸铁平尺分为00、0、1和2四个精度等级。材料HT250，工作面采用刮研或磨削工艺，用于机床检验中检验不平度和不直度两个工作面是配合块规，千分尺，水平仪等仪器检验，不同高度，两导轨的平行和不连接导轨的水平，铸铁平尺并可以配合直角尺，检验只用直角尺无法检验的机件的垂直度的量具，铸铁平尺还适用于设备安装和检查。
铸铁平尺有两个工作面，工作面采用刮研工艺，使测量的精度 高，平行平尺的工作面不能有严重影响外观和使用性能的砂孔、气孔、裂纹、夹渣、缩松、划痕、碰伤、锈点等缺陷，否则会使测量失真。
铸铁平尺的使用检测时，由它的两个工作面配合水平仪，千分尺等辅助测量， 平行平尺用于检验各种导轨的不平和不直度，检验零件之间的垂直度，还可以用于设备的安装调试。
铸铁平尺检验工件的平面度常使用着色法和指示表法，检验工件直线度采用光隙法。平行平尺的使用温度（20±5）℃。
铸铁平尺用于机床导轨，工作台的精度检查、几何精度测量，部件的测量，刮研工艺加工等，是测量的基准。
铸铁平尺规格如下：
|
铸铁平尺材质 |
铸铁平尺规格 |
工作面直线度或平面度 |
工作面间平行度 |
备注 |
|||||
|
精度等级(μm) |
|||||||||
|
0级 |
1级 |
2级 |
0级 |
1级 |
2级 |
||||
|
铸铁平尺 |
钢型平尺 |
500×35 |
3 |
6 |
12 |
4.54 |
9 |
18 |
铸铁平尺规格可定做 |
|
750×40 |
4 |
8 |
15 |
6 |
12 |
25 |
|||
|
1000×50 |
5 |
10 |
20 |
7.5 |
15 |
30 |
|||
|
1200×50 |
|
12 |
24 |
|
18 |
36 |
|||
|
1500×60 |
|
15 |
30 |
|
20 |
40 |
|||
|
2000×80 |
|
18 |
36 |
|
27 |
54 |
|||
|
|
2500×80 |
|
|
44 |
|
|
65 |
||
|
3000×100 |
|
|
52 |
|
|
78 |
|||
|
3500×100 |
|
|
60 |
|
|
90 |
|||
|
4000×100 |
|
|
68 |
|
|
100 |
|||
