铸铁T型槽平台人工刮研工艺分为粗刮、细刮、精刮三阶段

 铸铁T型槽平台人工刮研工艺分为粗刮、细刮、精刮三阶段

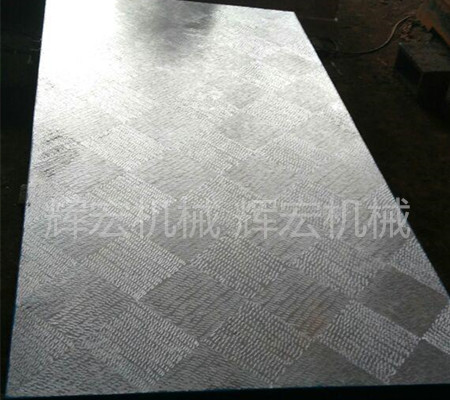

1、粗刮阶段： T型槽平台粗刮的任务应先解决形位误差问题。如不先解决好，留到粗刮好后再解决平行度，不但费工费时而且延误工期。粗刮刀迹要宽大、要大刀阔斧地进行。对每个点只刮一次不刮次。刀迹方向是同方向顺次排列，每轮变换一次。经过反复循环不断刮研，黑点由变稠密，由不均匀分布至均匀分布，当任意刮方（25mm×25mm）达到4～6点时，表面粗糙度达到Ra2.5～Ra3.2时即宣告粗刮阶段的中止。

2、细刮阶段： 铸铁平台的细刮是在粗刮基础上进行。细刮的任务主要解决表面质量问题，即接触精度、几何精度（平面度达到0.01mm/500mm2）、表面粗糙度（Ra1.6～Ra3.2），同时还要兼顾到形位误差。细刮的刀迹宽为6～8mm，长10～12mm，刀迹建议采用直推加扭转法，正“6”块反“6”块刀迹较好，当任意刮方达到10～12点时细刮阶段即宣告中止。

3、精刮阶段：T型槽平台精刮是在细刮基础上进行的，精刮的任务是进行提高刮研表面质量，兼顾、核定形位误差。精刮要磨好平面刮刀，要锋利，落刀要稳要轻，特别要避免刀角划伤表面，精刮刀迹宽5～７mm，甚至窄短，视刮削平面大小而变化。刀迹建议采用左扭转法或右扭转法，刮削时用力宜小，刮花则例外。
